钢结构连续梁和主梁的连接分析

当钢结构次梁为连续梁时，连续梁支座反力由主梁承受，连续梁的弯矩应通过连接传递给相邻跨连续梁。当连续梁与主梁叠接时，连续梁在主梁上连续通过,用螺栓或焊缝固定主次梁相互位置。

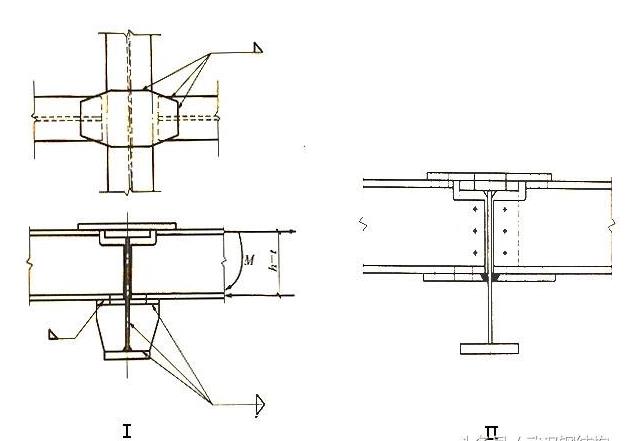

主次梁平接构造（图Ⅰ），为焊接连接，连续梁支座反力传给焊接在主梁上的支托，由支托通过焊缝传给主梁腹板；钢结构连续梁的弯矩通过上下翼缘传递，翼缘承受的轴向力N= M/(h-t)，上翼缘承受的轴拉力由焊接在左右连续梁上的连接板传递，下翼缘承受的轴压力由焊接在主梁腹板上的支托顶板传递。当连续梁支座反力较大时，可将主梁腹板两侧的支托顶板穿过主梁腹板拉通。

连接板及连接板与连续梁连接焊缝要按承受上翼缘轴拉力去设计；支托顶板、次梁与支托顶板间的焊缝、支托顶板与主梁间连接焊缝都应该按承受下翼缘轴压力设计；次梁支座反力传给支托，再由焊缝传给主梁腹板。

次梁为连续梁时的主次梁连接也可用螺栓（图Ⅱ）,上下翼缘的连接板及连接螺栓按翼缘承受的轴向力设计。钢结构连续梁腹板与主梁连接处的螺栓按承受连续梁剪力计算。连续梁下翼缘的连接板与主梁间焊缝采用对接焊缝。

此文中连续梁可特指次梁的，事实上次梁与主梁连接，具体包含连续梁与主梁连接、简支梁和主梁连接。

以上信息由四川钢结构整理，本文观点与本站无关。
