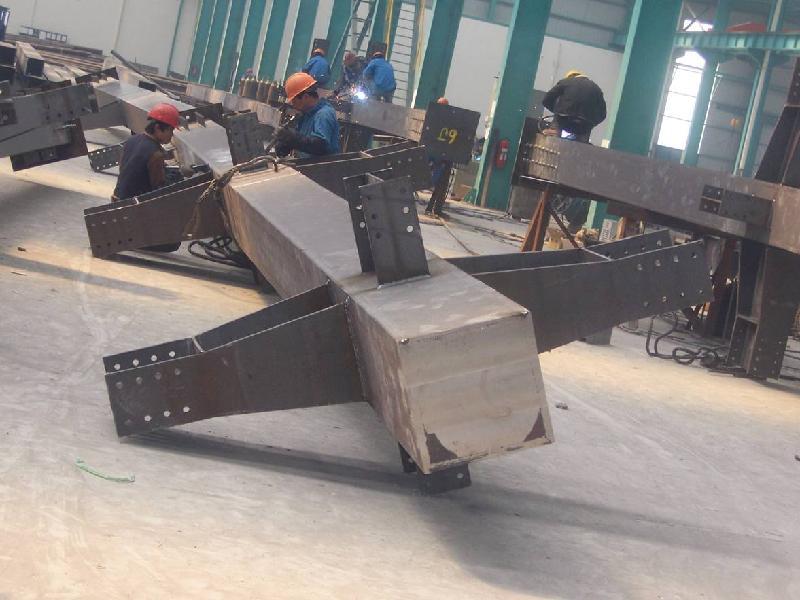

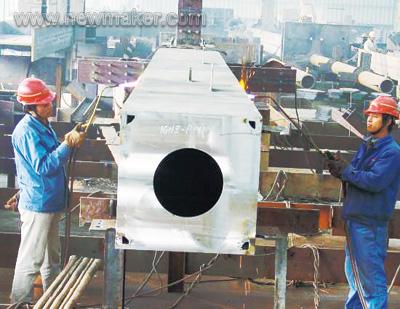

钢结构常用焊接方法有：手工电弧焊，自动埋弧焊，CO2气体保护焊，气体保护焊，电阻焊五种：

　　(一)手工电弧焊选择手工电弧焊焊条型号，首先应按与主体金属强度相适应的原则确定焊条系列，即两者强度应相等。

　　当不同强度的钢材连接时，采用与低强度钢材相适应的焊条系列，即可满足强度等方面的要求并且较经济。

　　然后再结合钢材的牌号、结构的重要性、焊接位置和焊条工艺性能等选择具体型号。

　　如对一般结构，通常当钢材为Q235A•F时采用E4303 型;即可满足要求。

　　这两种焊条药皮均属钛钙型，施焊易于掌握，其熔渣流动性好、脱渣容易，且电弧稳定、熔深适中、飞溅少、焊波整齐，适用于全位置焊接，焊接电源为交流或直流正、反接。

　　对重级工作制吊车梁、吊车桁架或类似结构，通常当钢材为Q235B、Q235C或Q235D时采用E4315或E4316型;以上三类焊条药皮均属低氢型，适用于全位置焊接，焊接电源宜直流反接。

　　低氢型焊条可降低焊缝中氢的含量，以避免产生冷裂纹，故焊缝金属的韧性好，其脆性转变温度接近于镇静钢。

　　(二)自动埋弧焊自动埋弧焊由于电弧热量集中，故熔深大、焊缝质量均匀、内部缺陷少、塑性和冲击韧性都好，因而优于手工焊。

　　半自动埋弧焊的质量介于自动埋弧焊和手工焊之间。

　　另外，自动或半自动埋弧焊的焊接速度快、生产效率高、成本低、劳动条件好。

　　然而，它们的应用也受到其自身条件的限制，由于焊机须沿着顺焊缝的导轨移动，故要有一定的操作条件。

　　因此，自动或半自动埋弧焊特别适用于梁、柱、板等的大批量拼装、制作焊缝。

　　(三)CO2气体保护焊CO2气体保护焊是用喷枪喷出CO2气体作为电弧的保护介质，使熔化金属与空气隔绝，以保持焊接过程稳定。

　　由于焊接时没有焊剂产生的熔渣，故便于观察焊缝的成型过程，但操作时须在室内避风处，在工地则须搭设防风棚。

　　(四)气体保护焊气体保护焊是利用二氧化碳气体或其他惰性气体作为保护介质的一种电弧熔焊方法。

　　它直接依靠保护气体在电弧周围造成局部的保护层，以防止有害气体的侵入并保证了焊接过程的稳定性。

　　气体保护焊的焊缝熔化区没有熔渣，焊工能够清楚地看到焊缝成型的过程;由于保护气体是喷射的，有助于熔滴的过渡;又由于热量集中，焊接速度快，焊件熔深大，故所形成 的焊缝强度比手工电弧焊高，塑性和抗腐蚀性好，

　　适用于全位置的焊接。但不适用于在风较大的地方施焊。

　　(五)电阻焊电阻焊是利用电流通过焊件接触点表面电阻所产生的热来熔化金属，再通过加压使其焊合。

　　电阻焊只适用于板叠厚度不大于12mm的焊接。对冷弯薄壁型钢构件，电阻焊可用来缀合壁厚不超过3.5mm的构件。

　　今天的资料就这些，希望能对大家有所帮助.
