一、设计依据：

根据电梯厂家所提供电梯安装图纸，进行井道基础、主结构及围护结构进行设计，以满足电梯安装要求。

二、结构形式：

基础采用双层双向阀板基础，主结构选用钢结构，外围护结构选用岩棉彩钢复合板

三、主结构方案
1、根据本电梯安装要求，选用150*150*方钢管6做为主结构竖向承重构件，要求对接焊缝进行坡口焊，焊缝饱满。
2、电梯导轨支架梁选用150*150*5方钢管做为主结构横向构件。
3、考虑本电梯为有机房电梯，机房底板选用12mm厚钢板，按电梯安装要求进行开孔预留。
4、电梯机房及曳引机承重梁选用H300*150型钢进行安装。
5、机房顶吊钩安装梁选用H300*150型钢进行安装，吊钩选用应满足吊装要求。
6、以上所有钢结构外露铁件均做两遍喷砂防锈处理。

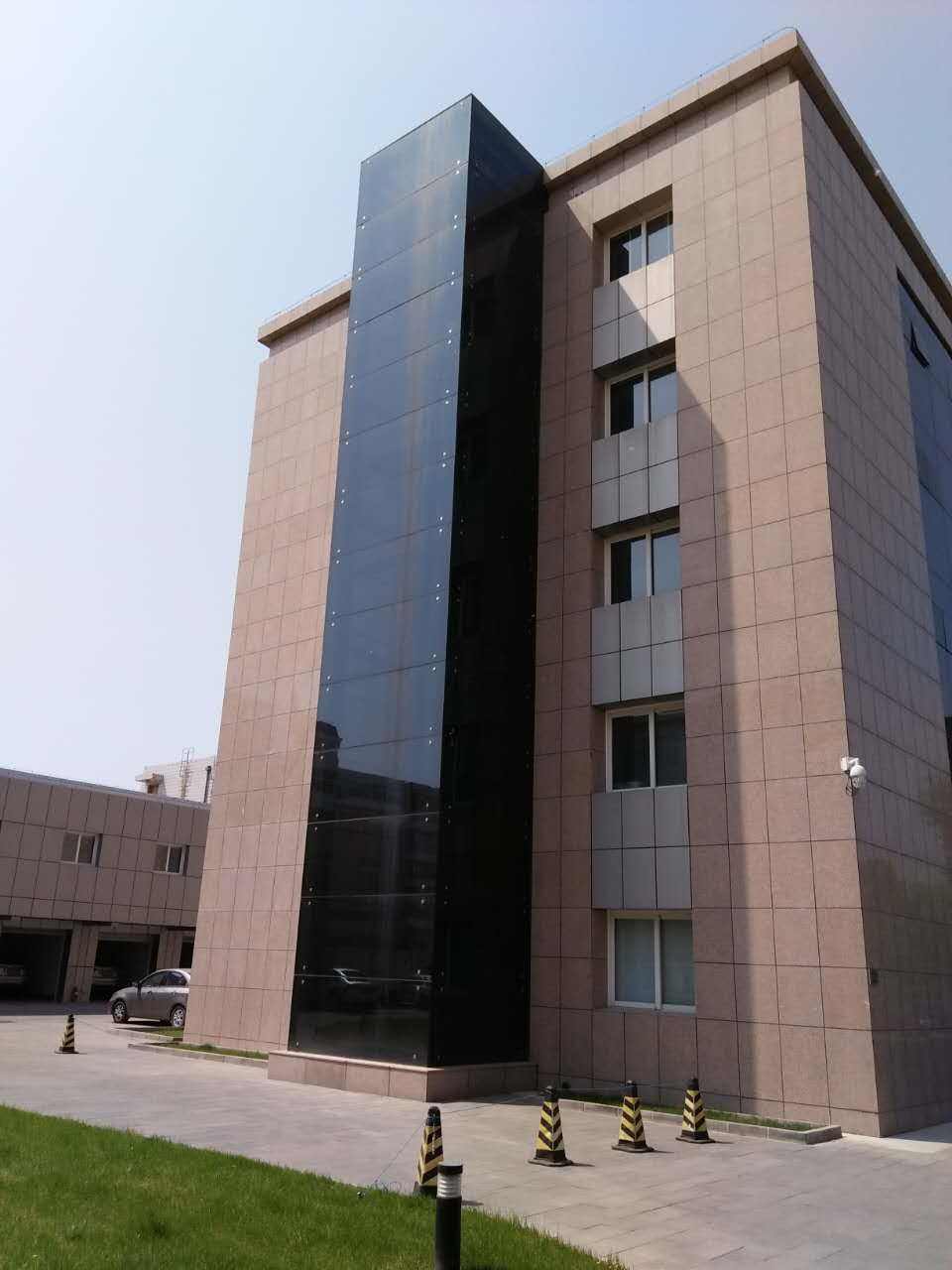

    如果是单独为电梯制作的钢结构井道，那就直接按照电梯井道尺寸选择H钢或方管按照井道尺寸直接设计就可，但注意底坑是否有基础结构柱，有的话也适当放大即可。

      当然，和电梯厂家的配合也很重要，很多基础数据，井道宽深，底坑深度，冲顶高度，开门尺寸，门垛门框尺寸，还有导轨支架圈梁排布尺寸等等，都需要厂家提供，而且不同厂家不同型号不同规格，细节要求都不一样的，所以细节配合很重要。

      然后，确定好主框架尺寸，最好下一步就确定具体厂家，让厂家介入设计，提供参数和意见，称重预留等等，细节都需要具体厂家来定，后期配合很重要。
