钢结构幕墙安装流程及注意事项

发布时间：2018-05-08 浏览：1391次字号：大　中　小

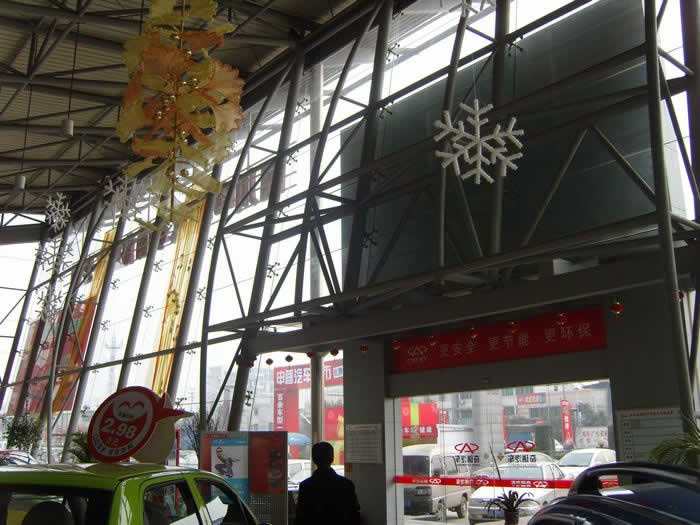

一、钢结构玻璃幕墙的安装：
（１）准备工作
Ａ、设计图纸
①环境调查，调查幕墙所在地区基本风压、地面粗糙类别、幕墙所在位置高度；设防烈度，建筑结构类型；当地历年最高温度、最低温度、太阳辐射热、幕墙朝向、等，为设计计算准备完整准确的参数。
②施工图设计，幕墙设计要按照《玻璃幕墙工程技术规范》的规定执行，建筑设计单位主要应考虑幕墙工程的防火、防雷、光环境污染和预埋件的结构安全等因素。幕墙施工图设计单位，要充分掌握建筑设计意图，使幕墙设计在原设计构思的基础上再创作，进一步完善建筑设计，从而达到更高层次的建筑美学要求，并保证幕墙的安全、可靠。在设计幕墙时不仅规范关于计算的要严格执行，对一些构造措施也应全部落实。
Ｂ、杆件加工
①放样，每项工程在加工前应根据施工图进行翻样，校核施工图尺寸，并据以制作各节点部位样板，用样板在杆件需要加工的部分划线的依据。
②下料，幕墙杆件下料前应进行校正调直，并复验材料质量。
③加工，元件式幕墙杆件与杆件、杆件与组件、杆件与建筑物之间要进行拼装连接才能最终形成幕墙。要达到这一目标，要对杆件进行孔、槽、豁、榫的加工后才能拼装。监理在该阶段的工作主要是看幕墙杆件下料是否准确，要对杆件进行抽样检查，孔、槽、豁、榫加工后的尺寸偏差要符合规范要求。
Ｃ、组件（开启扇、框）拼装
组件、杆件间连接，按设计分别采用铆钉、螺接应牢固，各连接缝隙应进行可靠的密封处理。拼装好的框件应垂直堆放，下面用敷有软质套的垫木垫好，不准随便在地面上堆放。

（２）安装幕墙需要注意什么？
1.安装前
①安装幕墙的钢结构、混凝土结构及砌体结构主体工程，必须按有关施工验收规范及质量评定标准验收合格；还要对建筑物安装幕墙部分的外形尺寸进行复查（主要是尺量检查），要求达到与幕墙配合尺寸在允许偏差的范围，如果偏差过大要进行处理（包括修改幕墙局部尺寸），使其达到要求。
②逐个检查建筑物主体结构上固定连接幕墙的预埋件，要求具有规定的尺寸精度（标高偏差≤10mm;埋件表面与幕墙立挺底面的距离与设计相比允许偏差≤20mm；预埋件表面平整度偏差≤5mm），如果大于以上偏差要对预埋件进行处理，达到要求才能进行下一道安装工序。
③检查杆件制作合格证书，只允许有合格证书的杆件上安装。杆件运到工地后，应存放在专设的仓库。

2.测量放线
幕墙分格轴线的测量配合并绘制测量图，对误差进行控制、分配、消化、不使其积累，对于高层建筑应在风力不大于3级情况下定时测量放线，并多次进行校正，确保幕墙的垂直度及立挺位置准确。

3.安装
安装幕墙，连接件与预埋件的连接需要预安装，使连接角钢与立挺连接的螺孔中心线的位置达到以下要求：标高±3mm；角钢上开孔中心线垂直方向±2mm，左右方向±3mm。在连接角钢按上述要求预安装后安装立挺，将连接角钢三维方向调整，使立挺在立面与侧面垂直度与标高达到设计要求。幕墙安装时监理要在旁站监督，按步骤进行并每一道工序要达到质量要求才能进入下一道工序。发现问题及时通知施工方。

本文由钢结构幕墙整理，本文不代表本站观点
