电梯井道测量的基本内容：
1．井道宽度：面对电梯厅门，测量井道两侧壁间的净空尺寸。井道进深：从厅门口内壁到井道后壁之间的净空尺寸。对井道的宽度和进深，每一层都要测量，防止井道上下偏差过大。用一根细长木竿由厅门洞口探入井道内壁，再将木竿抽出来用尺测量探入部分长度。井道宽度测量用钢卷尺就可以了,如果井道进深不大,也可直接用钢卷尺探入井道测量。注意有的井道壁设计为下厚上薄，导致井道有下窄上宽现象。
2．门口：测量门洞宽度、高度、以及呼梯孔位置尺寸，还要测量左右两侧墙垛的宽度，以此判定门口中心是否位于井道中心,以及偏差多少。勘察门洞上方的钢筋混凝土过梁，一般要求300mm高与墙等厚与井道等宽，用于安装层门装置。每一层的门洞下方必须有钢筋混凝土梁用以安装厅门地坎装置，如有牛腿须作记录。门口留洞高度一般为：自装修完工地面起,电梯净开门高度+100mm
3．层高：在厅门口测量相邻两层楼板装修完工地面之间的垂直距离。可用一根木竿分段测量上一层楼板下皮到脚站地面的净尺寸，之和再加上楼板厚度即为该层层高。也可在与厅门地面等高的楼梯上下口处测量层高。
4．顶层高度：顶层装修完工地面到井道顶板下皮之间的净尺寸。
5．底坑深度：最低一层装修完工地面到坑底的深度。注意观察底坑内有无建筑基础等结构突入井道内，如有则须量出其尺寸,做好记录。
6．井壁结构：砖混结构井道须勘察有无圈梁，如有须记录圈梁中心间距(一般要求圈梁高度300mm，最小为200mm)，如有埋件需记录埋件尺寸及其间距，注意许多情况下，如果不是按你所代表的厂家图纸设计的井道，埋件位置都有偏差。后对重的电梯井道须三面布梁（或埋件），侧对重电梯井道只须左右两面布梁（或埋件）。还要注意井道的四角有无突出井道内部的立柱，井道内壁有无突出的梁等结构，并做好记录。埋件位置由电梯厂家根据导轨支架与井道壁焊接固定的位置来确定，埋件一般用12-16mm厚的钢板。
7．机房：量出机房的平面长度和宽度尺寸，标出机房与井道的相对位置，起台（如有）高度、吊钩下缘到井道顶板上皮之间的高度、机房开门位置及尺寸等，还要记录有无支撑台等情况。机房是否有高台及其高度尺寸决定了工厂发货时机房线盒的长短，急停开关的配置等问题。另外还要注意机器梁支撑台之间的距离（一般等于井道的宽度或进深），避免工厂发货时将机器梁发短。
几种不同现场条件的井道测量方法
1）新建工程中的电梯井道：当建筑设计还没有完成，销售员只要向用户提供所需电梯规格的标准电梯布置图，由用户委托设计部门进行电梯井道设计即可。当建筑设计已经完成，现场还没有施工、正在施工或已经完工，则厂家须根据目前的建筑施工图或实测尺寸出图，如须改动原井道土建设计，应由用户委托建筑设计部门根据电梯厂家提供的布置图做井道设计修改。
2）旧梯更新的井道：对于旧电梯已经拆除的井道测量方法与刚施工完毕的井道一样。旧电梯尚未拆除时，尽量在井道以外得到有关数据，如机房尺寸、层高、开门净尺寸等。
旧电梯尚未拆除时有以下两种情况：
a.当旧电梯可以开动时：这种情况测量井道必须请电梯技工配合！并且一定要注意安全！由电梯技工打开首层的厅门，启动检修操作将轿厢开到二层以上，测量人员在首层测量底坑数据，注意记录底坑尺寸以及首层的井壁结构，如厅门是否居中、是否有牛腿、井道壁是否有特殊结构、圈梁间距、埋件位置等。然后测量人员到二层厅门口处，电梯以检修速度开到轿顶略低于二层厅门地坎处时停车，电梯技工从井道内打开厅门，测量并观察井道二层，然后按此方法逐层测量至顶层。
b.当旧电梯不能开动时：因井道无法进入，只能从井道外部得到有限的数据判断是否非标等（机房有高台时可以在机房测出井道平面尺寸，但不够准确）供电梯报价谈判参考，如此时签定合同应声明井道整改及费用由用户负责。对于不能确定的井道结构及尺寸要提醒用户在旧梯拆除之后、新梯投产之前提供给电梯厂家或通知电梯厂家去人测量。

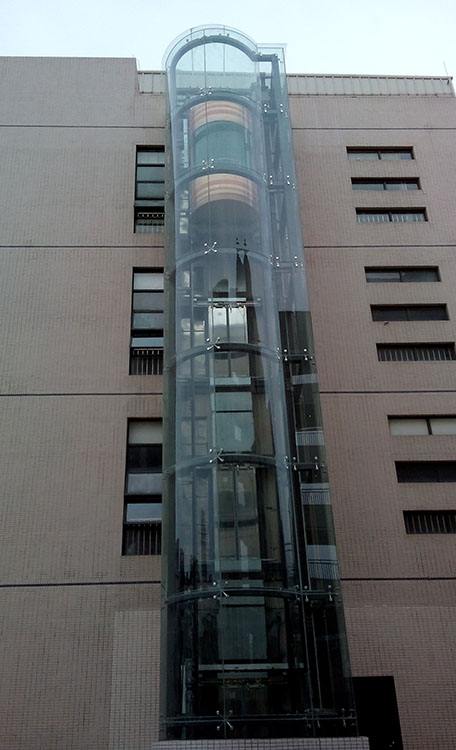

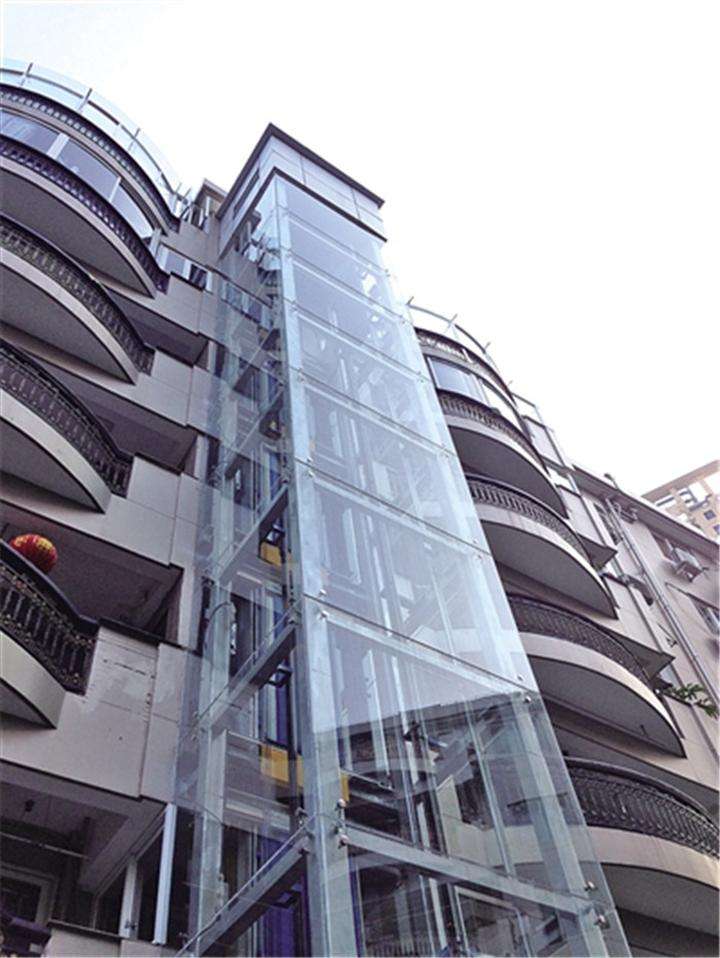

3）“无中生有”的电梯井道：这类情况多为老建筑或者大楼新建成后用户改变主意要求在楼内或外墙增设电梯。销售员首先初步察看现场是否具备井道及机房所需的空间，然后将用户所需规格的标准电梯布置图作为设计条件由用户提供给建筑设计部门，建筑设计部门根据电梯布置图分析现场底坑深度、顶层高度、反力等可否满足电梯安装要求，以及需破坏哪些建筑结构（如砸掉楼梯或楼板）等，制定改造施工方案。如果确实因为土建条件限制需要改变电梯结构（如轿厢尺寸，开门宽度等），电梯厂家再考虑电梯的非标设计问题。
